Cos’è l’analisi SEM dell’amianto con microscopio elettronico

L’analisi SEM applicata all’amianto consente di identificare, caratterizzare e quantificare fibre minerali presenti sia nell’aria sia all’interno di materiali solidi. Il microscopio elettronico a scansione, conosciuto anche con l’acronimo SEM (Scanning Electron Microscope), viene utilizzato nei laboratori ambientali per esaminare campioni provenienti da matrici molto differenti: lastre in cemento-amianto, guaine bituminose, terreni contaminati, rifiuti industriali, linoleum, materiali isolanti e filtri derivanti dal campionamento dell’aria.

A differenza della microscopia ottica tradizionale, il SEM offre una risoluzione estremamente superiore e permette di osservare fibre con diametri inferiori a 0,2 micrometri. Una caratteristica decisiva quando si parla di amianto, poiché molte fibre pericolose risultano troppo sottili per essere individuate tramite tecniche ottiche convenzionali. La normativa italiana, in particolare il D.M. 6 settembre 1994, definisce i criteri operativi e le metodologie di riferimento per l’identificazione delle fibre asbestiformi nei campioni ambientali e nei materiali in massa.

Individuazione della composizione chimica delle fibre e applicazioni pratiche

L’osservazione elettronica non si limita alla semplice visualizzazione. Integrando la spettroscopia EDX (Energy Dispersive X-Ray), il sistema riesce anche a determinare la composizione chimica della fibra analizzata.

Ogni varietà mineralogica possiede infatti una propria firma spettrale: crisotilo, crocidolite, amosite, tremolite, antofillite e actinolite mostrano differenti concentrazioni di magnesio, ferro, silicio, calcio o sodio. Grazie a tale approccio è possibile distinguere con precisione le varie tipologie di amianto, evitando errori interpretativi che potrebbero compromettere la valutazione del rischio.

Nei controlli ambientali il SEM viene impiegato soprattutto per l’analisi dei filtri di campionamento dell’aria. Durante le attività di monitoraggio vengono aspirati grandi volumi d’aria attraverso membrane specifiche sulle quali si depositano eventuali fibre aerodisperse. Prima dell’osservazione elettronica il filtro viene sottoposto a metallizzazione, procedura indispensabile per rendere il campione conduttivo ed evitare fenomeni di accumulo elettrostatico sotto il fascio elettronico. Il trattamento contribuisce inoltre a fissare le fibre alla superficie, impedendo movimenti che potrebbero alterare il conteggio.

Una volta inserito nella camera del microscopio, il campione viene scansionato progressivamente. L’operatore analizza una determinata area del filtro identificando gli elementi compatibili con la definizione normativa di fibra respirabile: lunghezza superiore a 5 μm, diametro inferiore a 3 μm e rapporto lunghezza/diametro maggiore di 3:1. Ogni struttura sospetta viene poi sottoposta ad analisi chimica EDX per confermarne la natura mineralogica. Tale combinazione tra morfologia e composizione chimica costituisce uno dei principali punti di forza della microscopia elettronica applicata all’amianto.



Preparazione dei campioni e vantaggi della microscopia elettronica

La fase preparativa riveste un ruolo essenziale per ottenere risultati attendibili. Nei materiali solidi, ad esempio, il campione viene spesso macinato, disperso in soluzione e successivamente filtrato su membrane idonee all’osservazione elettronica. Tale processo permette di separare e distribuire le fibre in modo uniforme, facilitando il conteggio e la caratterizzazione dimensionale.

Nei campioni massivi la microscopia elettronica mostra vantaggi particolarmente importanti rispetto ad altre metodiche. Tecniche come FT-IR o diffrazione ai raggi X risultano molto efficaci quando il contenuto di amianto supera determinate soglie percentuali, ma possono incontrare difficoltà nelle concentrazioni molto basse. L’analisi SEM, invece, garantisce una sensibilità superiore e consente di rilevare fibre anche al di sotto dell’1% in peso, caratteristica fondamentale nelle indagini ambientali più complesse o nei materiali eterogenei.

Un altro elemento determinante riguarda la capacità di eseguire misurazioni estremamente accurate delle dimensioni delle fibre. Nei campioni solidi non è sufficiente sapere se l’amianto sia presente oppure no: occorre anche valutare la quantità reale di fibre rispetto alla massa totale del materiale analizzato. Per tale ragione gli operatori registrano lunghezza, diametro e morfologia delle particelle osservate, informazioni necessarie per calcolare la concentrazione ponderale.

La microscopia elettronica a scansione viene utilizzata anche per lo studio delle fibre artificiali vetrose, spesso indicate con l’acronimo FAV. Si tratta di materiali ampiamente impiegati nell’isolamento termico e acustico, la cui classificazione sanitaria dipende da parametri ben precisi. In base al Regolamento CE n. 761/2009, una fibra può essere considerata potenzialmente cancerogena quando presenta un Diametro Medio Geometrico Ponderato sulla Lunghezza inferiore a 6 μm e un contenuto di ossidi alcalino-terrosi superiore al 18%.

Anche in tale ambito il SEM rappresenta una soluzione estremamente efficace, poiché permette sia la determinazione del DMGPL sia l’analisi chimica degli ossidi presenti. L’uso di software automatizzati consente inoltre di velocizzare enormemente il lavoro del laboratorio. Sistemi avanzati sono in grado di misurare centinaia di fibre in pochi secondi, riducendo i tempi di elaborazione e aumentando la riproducibilità dei risultati.

La crescente automazione costituisce uno degli sviluppi più interessanti della microscopia elettronica moderna. Alcuni strumenti di ultima generazione riescono a effettuare scansioni semi-automatiche dei filtri ambientali, individuando strutture fibrose compatibili con i parametri normativi. Il tecnico specializzato mantiene comunque un ruolo centrale, poiché spetta a lui validare l’identificazione tramite verifica morfologica e conferma spettroscopica.

Accanto alle prestazioni analitiche, anche gli aspetti pratici hanno contribuito alla diffusione della tecnologia SEM nei laboratori ambientali. I modelli da banco più recenti richiedono spazi ridotti, costi di gestione inferiori rispetto ai sistemi tradizionali e condizioni ambientali meno restrittive. L’interfaccia software semplificata rende inoltre più intuitivo il lavoro quotidiano degli operatori, favorendo l’adozione della microscopia elettronica anche in strutture non particolarmente grandi.



Differenze tra SEM e TEM nell’analisi dell’amianto

Quando si parla di microscopia elettronica applicata all’amianto è importante comprendere la differenza tra SEM e TEM, due tecnologie spesso citate insieme ma basate su principi operativi differenti. Entrambe utilizzano fasci di elettroni anziché luce visibile, ma il modo in cui generano l’immagine e il tipo di informazione ottenuta risultano profondamente diversi.

Il microscopio elettronico a scansione produce immagini osservando gli elettroni riflessi o emessi dalla superficie del campione. L’effetto finale restituisce una rappresentazione tridimensionale estremamente dettagliata della morfologia delle fibre. Tale caratteristica rende l’analisi SEM particolarmente adatta ai rilevamenti ambientali e ai controlli di routine, poiché consente di identificare rapidamente le strutture fibrose e di associarle a dati chimici ottenuti tramite EDX.

La TEM, ovvero microscopia elettronica a trasmissione, funziona invece facendo attraversare il campione da un fascio elettronico ad altissima energia. L’immagine viene generata dagli elettroni che riescono a oltrepassare la sezione analizzata. Per ottenere risultati corretti è necessario preparare campioni estremamente sottili, spesso inferiori a 100 nanometri, mediante tecniche molto più complesse rispetto a quelle richieste dal SEM.

Dal punto di vista della risoluzione, la TEM raggiunge livelli superiori e permette di osservare dettagli ultrastrutturali invisibili anche al microscopio elettronico a scansione. In ambito scientifico viene utilizzata soprattutto per studi avanzati di caratterizzazione cristallografica, ricerche tossicologiche e indagini ultrastrutturali sulle fibre minerali. Tuttavia, proprio a causa della maggiore complessità operativa, il suo utilizzo nei laboratori ambientali di routine risulta meno diffuso.

La differenza più evidente riguarda quindi il rapporto tra prestazioni analitiche e praticità operativa. Il SEM offre un eccellente equilibrio tra sensibilità, rapidità e facilità d’uso, caratteristiche ideali per attività di monitoraggio ambientale, verifiche post-bonifica e controllo dei materiali da costruzione. La TEM, pur garantendo prestazioni superiori in termini di risoluzione, richiede costi maggiori, personale altamente specializzato e tempi di preparazione significativamente più lunghi.

Anche il costo strumentale rappresenta un fattore importante. Un microscopio elettronico a trasmissione richiede infrastrutture molto più sofisticate, sistemi antivibrazione avanzati e manutenzioni particolarmente onerose. I SEM moderni, specialmente quelli da banco, risultano invece più accessibili e adatti a un utilizzo quotidiano all’interno dei laboratori ambientali.



Il ruolo delle indagini SEM nella sicurezza ambientale e nelle bonifiche

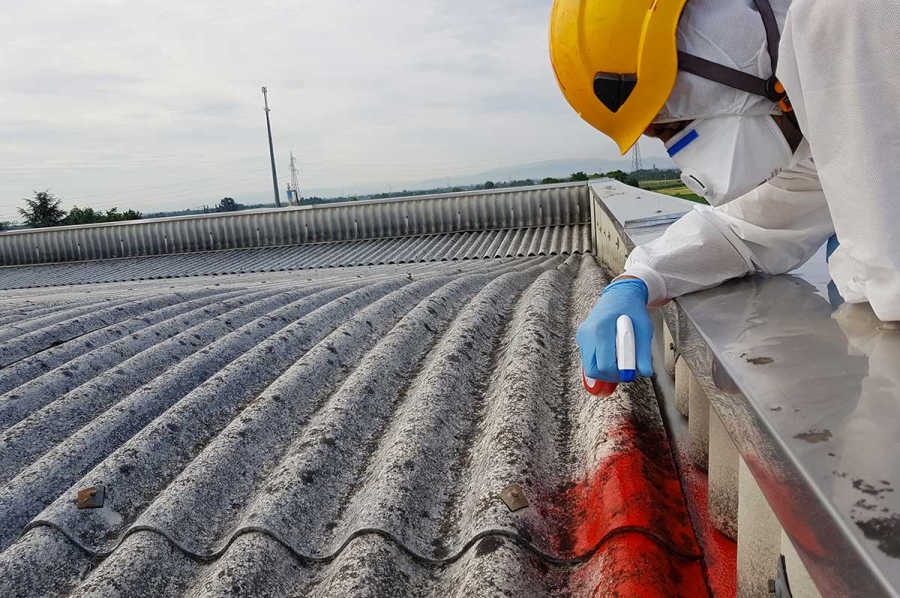

Negli ultimi anni la crescente attenzione verso la salute pubblica ha aumentato notevolmente l’importanza delle indagini microscopiche sulle fibre minerali. Nonostante il bando dell’amianto in molti Paesi europei, enormi quantità di materiali contenenti fibre asbestiformi risultano ancora presenti in edifici industriali, scuole, strutture pubbliche e abitazioni private. Coperture in eternit, tubazioni, pavimentazioni viniliche e coibentazioni obsolete continuano a rappresentare una potenziale fonte di contaminazione.

In tale scenario la microscopia elettronica svolge un ruolo centrale nelle attività di prevenzione. Le indagini ambientali permettono infatti di verificare la presenza di fibre aerodisperse prima, durante e dopo gli interventi di bonifica. Le misurazioni effettuate sui filtri d’aria consentono di valutare il rischio di esposizione per lavoratori e cittadini, garantendo il rispetto dei limiti previsti dalla normativa.

La precisione dell’analisi strumentale assume un’importanza ancora maggiore durante le operazioni di rimozione dell’amianto. Le attività di demolizione, taglio o movimentazione possono liberare nell’ambiente grandi quantità di fibre respirabili. Il monitoraggio continuo tramite microscopia elettronica consente di individuare tempestivamente eventuali anomalie e di adottare misure correttive immediate.

Anche nel settore giudiziario e assicurativo le analisi SEM stanno assumendo un peso crescente. Le indagini di laboratorio vengono spesso utilizzate come prova tecnica per valutare responsabilità ambientali, verificare contaminazioni o documentare esposizioni professionali pregresse. In tali contesti l’elevata affidabilità della microscopia elettronica rappresenta un elemento fondamentale per garantire risultati scientificamente solidi e legalmente sostenibili.
